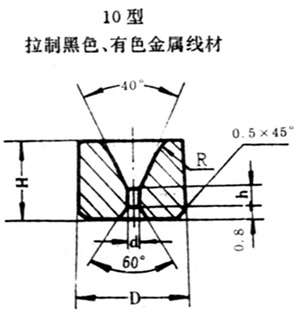

10型 控制黑色、有色金屬線材（單位：毫米）
型號 |
尺寸 |
近似單重（克） |
D |
H |
d |
h |
R |
YG3 |
YG6 |
YG8 |
10-0.4 |
6 |
4 |
0.4 |
0.8 |
1 |
1.65 |
1.60 |
1.55 |
10-0.6 |
0.6 |
1.0 |
10-0.8 |
0.8 |
1.2 |
10-0.4-8 |
8 |
6 |
0.4 |
1.0 |
1.5 |
4.25 |
4.15 |
4.05 |
10-0.6-8 |
0.6 |
1.2 |
10-0.8-8 |
0.8 |
1.5 |
|
四、使用說明
硬質合金雖然具有很高的耐磨性，但其韌性卻較低。在屬拉伸過程中，拉伸模內孔壁受到很大的壓力，需要鑲套以增加硬質合金模體的強度。如果外套的強度不夠，就會使拉伸模損壞。所以，應當根據使用條件，選擇適當?shù)哪Ｌ撞牧�，以滿足拉制生產的要求。
拉伸模在研磨拋光前，應牢固地固定于模套中。拉伸模的使用壽命，在很大程度上決定于鑲套質量的好壞。特別是在拉制大直徑和硬材料時，鑲套的質量就更加重要。應保證在實際拉制的溫度下，模坯在模套中均要固定牢實。
拉伸模坯與模套應同心。�？椎闹行木�應與模套支承面垂直。若模坯在模套中的固定有歪斜、則在拉伸模使用時，就不能正確地拉制金屬。
（一）模套材料的選擇
模套材料必須滿足下列要求：
1、良好的導熱性。保證拉制時的熱量能迅速地傳導出去。
2.對拉制生產中使用的潤滑材料腐蝕性，有良好的抵抗能力。
3、線脹系數應盡量近于硬質合金。若模套材料的線脹系數過大，則在拉制過程中產生的熱量，會使模套孔徑增大，造成硬質合金模與模套之間連接松弛，從而使模套失去加強模體的作用。
4.彈性高，就能抵抗拉伸模坯尺寸增大和拉制時模套產生的剩余變形。
模套材料，可選用45號或50號鋼，也可以用T8A，T10A和T12A碳素工具鋼。如果拉伸過程應力很大時，也可選用合金鋼制作。
|
